轮辐式称重传感器

工业用轮辐式称重传感器ZY-1-F1




智远电子公司供应的这款工业用轮辐式称重传感器的特点和用途:
    采用合金钢材质;低外型抗测向力。采用胶密封防护处理;
    应用于工业称重系统力的测量。
备注:电缆线采用四芯屏蔽电缆(φ5X10000mm)

      电缆线长度可根据客户需求适当增减,建议使用此长度以确保输出精度。

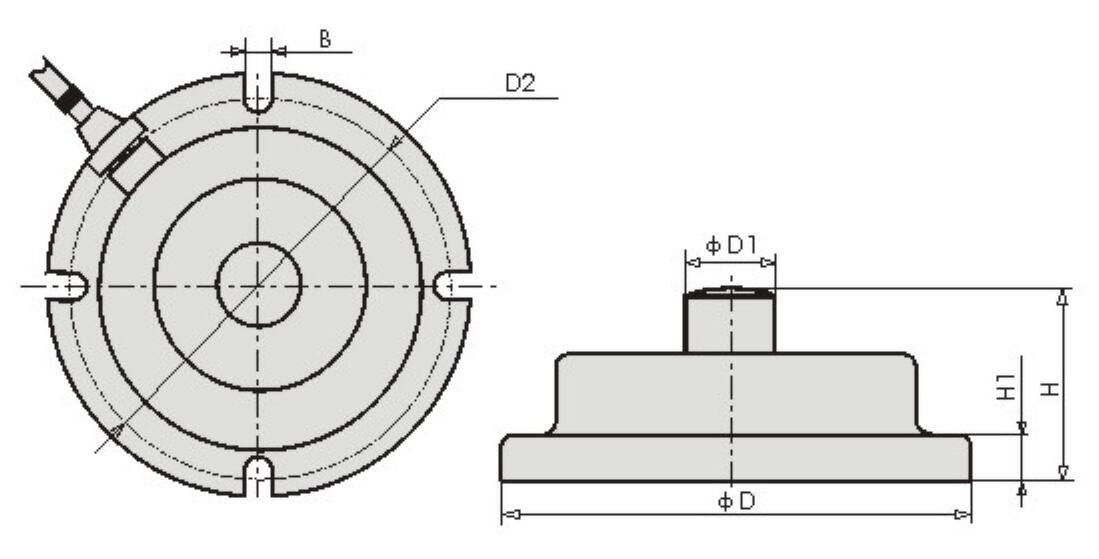

外形尺寸:

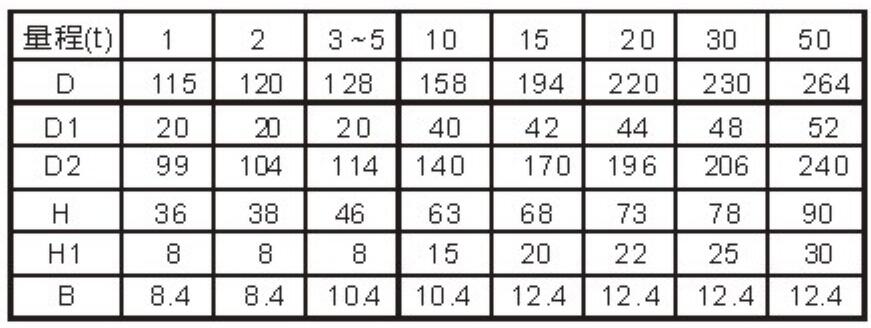

相应的尺寸对照表:

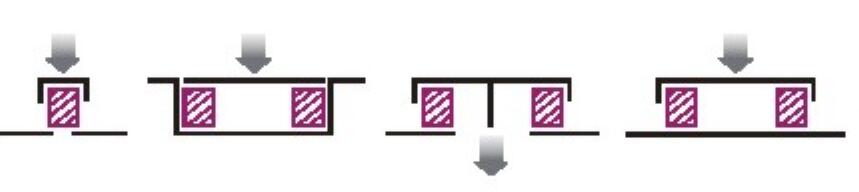

受力方式:

技术参数:

技术参数:
量程:        1,2,3,5,10,15,20,30,50(T)
综合精度:    C2
安全过载范围:150%
极限过载范围:200%
综合误差:    0.05&0.03%F.S
灵敏度:      2±0.01mv/v
非线性:      0.05&0.03%F.S
滞后:        0.05&0.03%F.S
重复性:      0.02%F.S
蠕变:        0.02%F.S/10min
零点输出:    ±1%F.S
输入电阻:    700±10Ω
输出阻抗:    700±5Ω
绝缘电阻:    ≥5000MΩ/100VDC
激励电压:    9-12DC
温度补偿范围:-10-+40℃
使用温度范围:-35-+65℃
零点温度影响:0.03%F.S/10℃
灵敏度温度影响:0.02%F.S/10℃
防护等级:    IP66

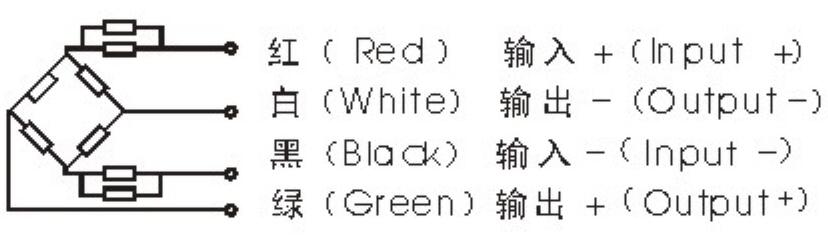

接线方式:

更多的关于此款工业轮辐式称重传感器技术资料请与我们联系。
